10月28日消息，德国维尔茨堡大学的研究团队实现了显示技术的重大突破，成功开发出全球最小的光发射像素，其尺寸仅为300x300纳米，远小于当前主流技术方案。
这项创新成果意味着，若未来能实现规模化生产并集成到标准显示屏中，理论上可在仅1平方毫米的面积上呈现完整的1080p分辨率画面，为超微型显示设备铺平道路。
目前商用最紧凑的自发光像素技术为Micro OLED，单个像素尺寸约为5 x 5微米。而此次诞生的纳米级OLED像素，面积不足前者的十分之一，实现了数量级上的跨越。
该研究已发表于权威期刊《科学进展》（Science Advances），项目负责人Bert Hecht教授表示：

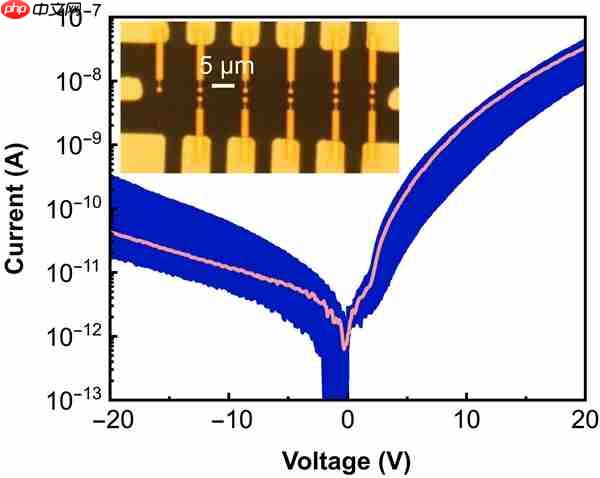

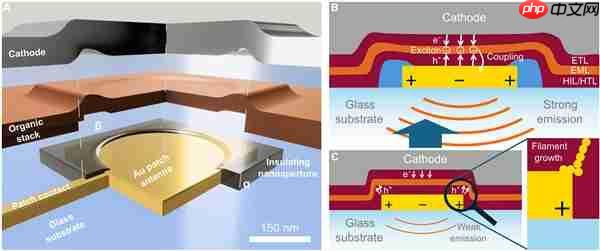

“我们设计了一种兼具电极与光学天线功能的金属结构，不仅能注入电流激发有机发光层，还可增强并定向发射可见光。我们在300 x 300纳米的极小区域中，成功实现了明亮的橙色发光，其亮度可媲美传统5 x 5微米的OLED像素。”
研究人员强调，直接缩小传统OLED结构无法解决微型化带来的根本问题——在亚波长尺度下，电流会因“避雷针效应”集中在导电结构的尖角处，导致局部过热和器件快速失效。
为此，团队在光学天线表面引入一层精密绝缘膜，并仅在中心位置开设直径200纳米的小孔，有效阻挡边缘电流聚集，确保电流集中于中央发光区，从而大幅提升器件的稳定性与寿命。
接下来，研究团队将致力于提升发光效率（现阶段为1%），并拓展至红、绿、蓝三色全彩发光，推动该技术向实用化迈进。一旦成熟，有望为AR眼镜、智能穿戴设备及下一代便携式显示器带来革命性变革。
